AVANTAGES
Détails rapides
- Lieu d'origine : Chine
- Nom de marque: SUNTREE/OEM/ODM
- Numéro de modèle: ATS
- Puissance de sortie : 10~3kw
- Type de sortie : Triple, 3 pôles 4 pôles
- Tension d'entrée : 380 V
- Tension de sortie : 380 V
- Fréquence de sortie : 50 Hz
- Courant de sortie : autre
- Type: Commutateur de transfert automatique à double alimentation
- Modèle : ATS
- Courant de commutation : 63 A ~ 3 200 A
- Type d'installation : type intégré/type divisé
- Type de commutateur : ATS
- Fonctions du contrôleur : en option
- Certificat : CE/ISO9001
- Garantie de qualité : 18 mois
- Site Web : www.chinasuntree.com
Commutateur de transfert automatique de commande de générateur SQ5 ATS ATS 630A
Application
La série de commutateurs de transfert automatiques à double alimentation SQ5 est une sorte de nouveau commutateur de transfert automatique et de contrôleur logique réunis, permettant à la mécanique et à l'électricité de se transformer en un tout intégral. Il convient à une utilisation dans l'équipement de distribution dans l'industrie et les entreprises avec une tension d'isolation nominale jusqu'à 690 V, une fréquence nominale de 50 Hz/60 Hz, une tension nominale de 380 V, un courant de chauffage conventionnel jusqu'à 3200 A, fournissant pour le changement automatique de puissance normale et de puissance de réserve en puissance. Système ou commutateur automatiquement et isolation de sécurité de deux ensembles de dispositifs de charge, etc. Il peut être utilisé pour les hôpitaux, les magasins, les banques, les bâtiments élevés, les mines de charbon, les télécommunications, les mines de fer, les autoroutes, les aéroports, les conduites d'eau industrielles et les installations militaires, etc. situation où interdire la panne d'alimentation.
Le commutateur peut réaliser un « 0 » entièrement automatique et obligatoire, une télécommande, un fonctionnement manuel urgent ; tout en manquant d'examen et de protection de phase, d'examen et de protection de sous/surtension, d'examen et de protection de fréquence et de régulation de retard, de verrouillage du mécanisme électrique, etc.
caractéristiques du produit
Bonne sécurité
Avec contact composite à double rangée, mécanisme d'ouverture et de fermeture à niveau, technologie pré-stockée d'énergie de micro-moteur comme
ainsi que la technologie de contrôle microélectronique, il ne peut fondamentalement réaliser aucun contournement (pas de goulotte d'arc)
Adopter un verrouillage mécanique et électrique fiable
En raison de la technologie de passage à zéro, il peut être mis à zéro obligatoirement en cas d'urgence (couper l'alimentation du double circuit de manière synchrone)
Avec une indication visible de la position marche/arrêt et une fonction de cadenassage, il peut obtenir l'espace entre l'alimentation et la charge.

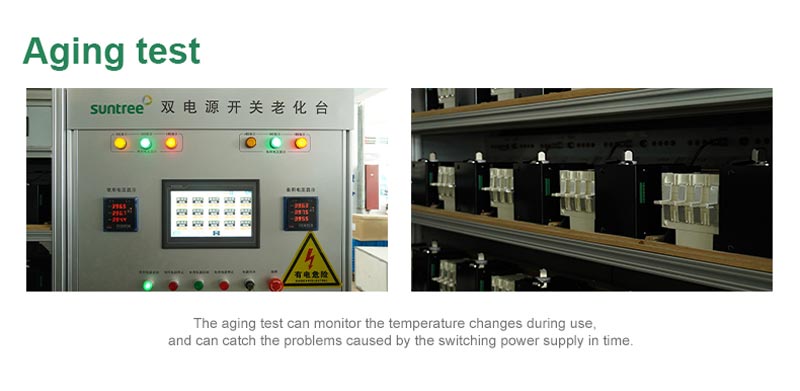

Haute fiabilité, durée de vie atteignant 8000 fois.
Conçu avec une intégration électromécanique, le commutateur transfère avec précision, souplesse et douceur.
Compatibilité électromagnétique supérieure, forte capacité à résister aux interférences, aucune interférence avec l'extérieur Haute automatisation
Le commutateur a une interface d'entrée/sortie multi-circuit qui peut réaliser un contrôle à distance PLC ainsi qu'une automatisation du système.
Le commutateur n'a pas besoin d'éléments de commande externes.
Principaux paramètres techniques
|
1, propriétés électriques et propriétés mécaniques du commutateur automatique de la série SQ5 ATS 100 ~ 1600A |
|||||||||
|
Courant thermique conventionnel lth A |
100A |
160A |
|||||||
|
Courant nominal ln(A) |
20A |
40A |
63A |
80A |
100A |
125A |
160A |
||
|
Tension nominale de tenue aux chocs Ui(A) |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
||
|
Rigidité diélectrique(V) |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
||
|
Tension nominale résistante aux surtensions Uimp kV (catégorie d'installation IV) |
8 |
8 |
8 |
8 |
8 |
8 |
8 |
||
|
Courant de travail nominal le(A) |
380A |
AC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
AC-33 |
20 |
32 |
40 |
63 |
80 |
125 |
160 |
||
|
AC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
220A |
DC-31 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
|
|
DC-33 |
20 |
32 |
40 |
63 |
80 |
100 |
125 |
||
|
DC-35 |
20 |
40 |
63 |
80 |
100 |
125 |
160 |
||
|
Puissance moteur P(380V)kW |
dix |
20 |
25 |
30 |
32 |
60 |
80 |
||
|
Courant nominal de tenue de courte durée (kA Rms) 0,1 S/1 S |
9/5 |
9/5 |
9/5 |
9/5 |
9/5 |
20/10 |
20/10 |
||
|
Capacité de rupture nominale (A Rms)AC33 380V |
160 |
320 |
500 |
640 |
800 |
1000 |
1000 |
||
|
Capacité nominale de fabrication (A Rms)AC33 380V |
200 |
400 |
630 |
800 |
1000 |
1250 |
1250 |
||
|
Capacité nominale de fabrication à court-courant lcm (valeur de crête kA) |
8 |
8 |
dix |
dix |
dix |
12 |
12 |
||
|
Durabilité mécanique (nombre de fonctionnement cyclique) |
8000 |
8000 |
8000 |
8000 |
8000 |
5000 |
5000 |
||
|
Durabilité électrique |
COSφ=0,65 AC33 |
1500 |
1500 |
1500 |
1500 |
1500 |
1000 |
1000 |
|
|
Heure de changement |
I-0-II ou II-0-I (s) |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
1.0 |
1.0 |
|
|
Puissance ou consommation de la commande électrique |
24V(CC)(w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
|
|
220V(AC)(w) |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
||
|
Moment de fonctionnement(Nm) |
15 |
15 |
15 |
15 |
15 |
22 |
22 |
||
|
Poids (kg) |
3 pôles |
|
|
|
|
|
8.2 |
8.2 |
|
|
4 pôles |
4.2 |
4.3 |
4.4 |
4.5 |
4.5 |
8.7 |
8.7 |
||
L'interrupteur a 3 pôles ou 4 pôles (3 pôles + pôle neutre marche ou arrêt).
27 grades actuels peuvent être divisés en
16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 225A, 250A, 315A, 350A, 400A, 450A, 500A, 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A.
Type de base : alimentation principale, auto-cast, auto-réinitialisation.
Type intelligent : Quatre types de modèles de travail pour la sélection
1.Auto-commutateur et auto-réinitialisation: adapté à l'électricité de la ville-électricité de la ville., alimentation à deux circuits, trois phases de manque, examen de surtension et de basse tension.
2. Commutateur automatique, non auto-réinitialisé: adapté à l'électricité de la ville-électricité de la ville., alimentation à deux circuits, trois phases de manque, examen de surtension et de basse tension.
Générateur électrique 3.City: adapté au moteur électricité-kérosène de la ville, auto-commutateur et auto-réinitialisation à deux circuits d'alimentation triphasée, surtension
examen.
4. Affichage de l'instrument : uniquement pour le spectacle.
Caractéristique de commande de commutateur de type de base
1. Convient aux deux circuits de l'alimentation électrique principale et de préparation, à l'auto-interrupteur et à l'auto-réinitialisation ;
2. La connexion externe poursuit l'expansion de la fonction.
Convient dans les deux circuits d'alimentation électrique principale et de préparation
Caractéristique de contrôle de commutateur de type intelligent ;
1, interrupteur automatique et réinitialisation automatique
lorsque le principal lorsque la boucle du circuit d'alimentation principale tombe en panne (manque de phase, surtension) le commutateur (pour être possible de régler 0 ~ 999S) après
temporisation de transformation T1 pour basculer automatiquement dans la boucle du circuit d'alimentation de réserve.
Lorsque la boucle d'alimentation électrique principale revient à la normale, commutez le délai de retour T2 (peut régler 0 ~ 999S) automatiquement vers la boucle d'alimentation principale
2.Interrupteur automatique sans réinitialisation automatique
Convient dans le système de sauvegarde mutuelle de l'électricité de la ville à deux circuits
Lorsque j'achemine une panne du circuit d'alimentation (manque de phase, surtension); le commutateur (peut régler 0 ~ 999S) après le délai de transformation T1 bascule automatiquement dans le circuit d'alimentation II Road; lorsque le circuit d'alimentation I route se restaure et devient normal, le commutateur ne ne renvoie pas I Road, seulement alors en cas de panne de courant de la route II, le commutateur renvoie le délai T2 (peut régler 0 ~ 999S) pour retourner automatiquement le circuit d'alimentation I Road.
Générateur électrique 3.City
Est-ce que l'alimentation électrique appropriée est principalement fournie dans l'électricité de la ville, l'ensemble d'alimentation pour le système d'alimentation de secours. Lorsque l'électricité de la ville est coupée, le contrôleur de commutateur envoie d'abord le signal de démarrage du moteur au kérosène, le commutateur (c.-à-d. Temps de machine chaud réglable 0 ~, 999S ) transfert automatiquement après le délai de transformation T1 dans la route de retour de l'alimentation du moteur au kérosène.I Lorsque l'électricité de la ville est restaurée, le commutateur après le retour par le délai T2 (peut définir 0 ~ 999S) bascule automatiquement vers l'alimentation électrique de la ville, après le délai de temporisation de la machine froide T3 (peut régler 0 ~ 999S), le contrôleur envoie le signal d'arrêt du moteur au kérosène. L'électricité de la ville, le moteur au kérosène ont une fonction d'examen de manque triphasé, de basse et de surtension triphasée, etc.
