AVANTAGES
Application
Le dispositif de protection contre les surtensions (SPD) photovoltaïque à trois modules Cooper suntree (avec dispositif de commutation CC à trois niveaux) comporte une indication visuelle et une signalisation de contact à distance en option (contact inverseur flottant) pour une utilisation dans les systèmes PV. Ces parafoudres complets conviennent à tous les systèmes PV selon CEI 60364-7-712. Comprend une garantie limitée de cinq ans.
Ces solutions pré-câblées se composent d'une base et de modules de verrouillage dotés d'un dispositif combiné de déconnexion et de court-circuit (shunting) avec une isolation électrique sûre pour éviter les dommages dus au feu dus aux arcs CC. Un fusible DC intégré permet un remplacement sûr du module sans formation d'arc. En cas de défauts d'isolation dans le circuit du générateur, un circuit `l fiable et testé résistant aux pannes évite d'endommager les dispositifs de protection contre les surtensions.
Les indicateurs visuels vert et rouge indiquent l'état de protection du module (vert = bon, rouge = remplacer). En plus de cette indication visuelle, l'option de signalisation à distance comporte un contact inverseur flottant à trois bornes qui peut être utilisé comme contact de fermeture ou d'ouverture en fonction de la conception particulière du système de surveillance utilisé.

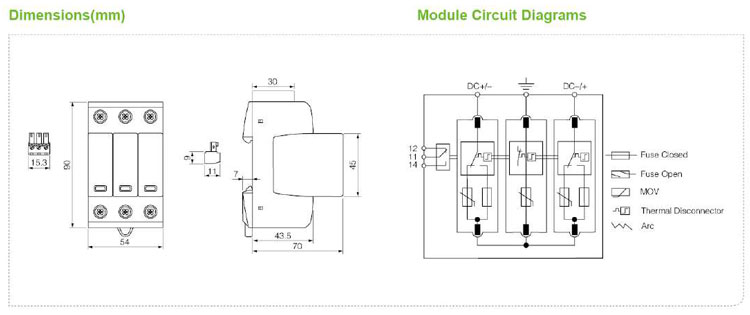

Dimension
Technologie d'interruption de court-circuit (SCI)
Caractéristiques
| Parafoudre série SUP2H-PV | SUP2H1-PV | SUP2H1-PV | SUP2-PV | |
| UCPV(VDC) | 1000V | 1200V | 1500V | |
| Courant de décharge maximum du système (8/20μs)Imax | 40KA | 40KA | 40KA | |
| Niveau de protection de tension (haut) | ≤4.0KV | ≤4.5KV | ≤4.5KV | |
| Niveau de protection de tension à 5 kA (jusqu'à) | ≤3.6KV | ≤4.0KV | ≤5.0KV | |
| Capacité de rupture de fusible intégrée/indice d'interruption | 40KA/1000vdc | 40KA/1200vdc | 40KA/1500vdc | |
| La technologie | Protection contre les surintensités d'interruption de court-circuit (SCI) | |||
| Plage de température de fonctionnement (TU) | -40℃ à +80℃ | |||
| Courant de décharge nominal (8/20 μs){（DC+/DC-）＞PE}（In） | 20KA | |||
| Temps de réponse (A) | <25ns | |||
| Indication de l'état de fonctionnement/défaut | Vert (bon)/ROUGE (repiace) | |||
| Classement du conducteur et section transversale | Le minimum | 60/75℃ 1.5mm2/14AWG solide/souple | ||
| Maximum | 60/75℃ 35mm2/2AWG brin/25mm2/4AWG flexible | |||
| Montage | Rail DIN 35 mm selon EN 60715 | |||
| Matériau du boîtier | thermopiastique UL 90VO | |||
| Degré de protection | IP20 | |||
| Capacité | 3 modules, DIN 43880 | |||
| Informations sur les normes | CEI 61643-31 Type2, CEI 61643-1 ClasseⅡ | |||
| Garantie du produit | Cinq ans | |||
Signalisation de contact à distance
| Type de signalisation de contact à distance | Contact de changement |
| Capacité de commutation CA (volts/ampères) | 250V/0.1A |
| Capacité de commutation CC (volts/ampères) | 250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A |
| Valeurs nominales des conducteurs et section transversale pour télécommande Bornes de signal de contact |
60/75℃Max,1.5mm2/14AWG solide/souple |
| Commande | Commander à partir des numéros de catalogue ci-dessus |
Schémas d'application typiques
Ne s'applique pas au 1200Vdc
1.Utilisez un isolateur électrique approprié pour maintenir une distance de sécurité minimale de 10 mm par rapport au PV-SPD et aux autres pièces mises à la terre dans le boîtier.
2.Aucun couvercle métallique ne se trouve dans la zone de libération du module, comme illustré.
Conducteur et jeux de barres pour une utilisation dans les systèmes photovoltaïques
CEI 60364-7-712 (DIN VDE 0100 partie 712)
